PIR

PIR — жёсткий теплоизоляционный материал на основе полиизоцианурата. Он выпускается преимущественно в виде плит с защитными облицовками и отличается очень низкой теплопроводностью. Благодаря этому PIR позволяет получить высокое тепловое сопротивление при меньшей толщине по сравнению с минеральной ватой, пенополистиролом и некоторыми другими утеплителями.

PIR-плиты применяются:

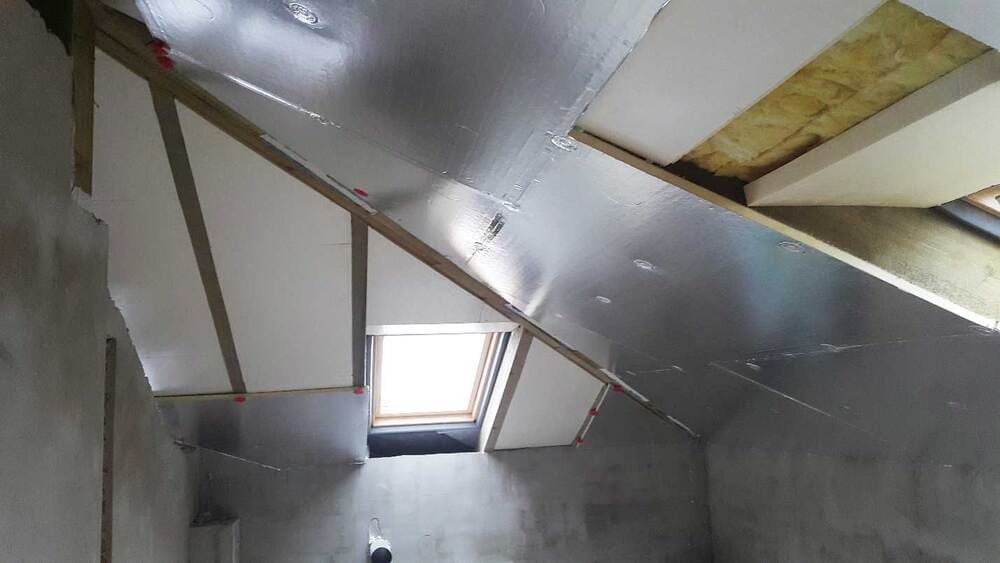

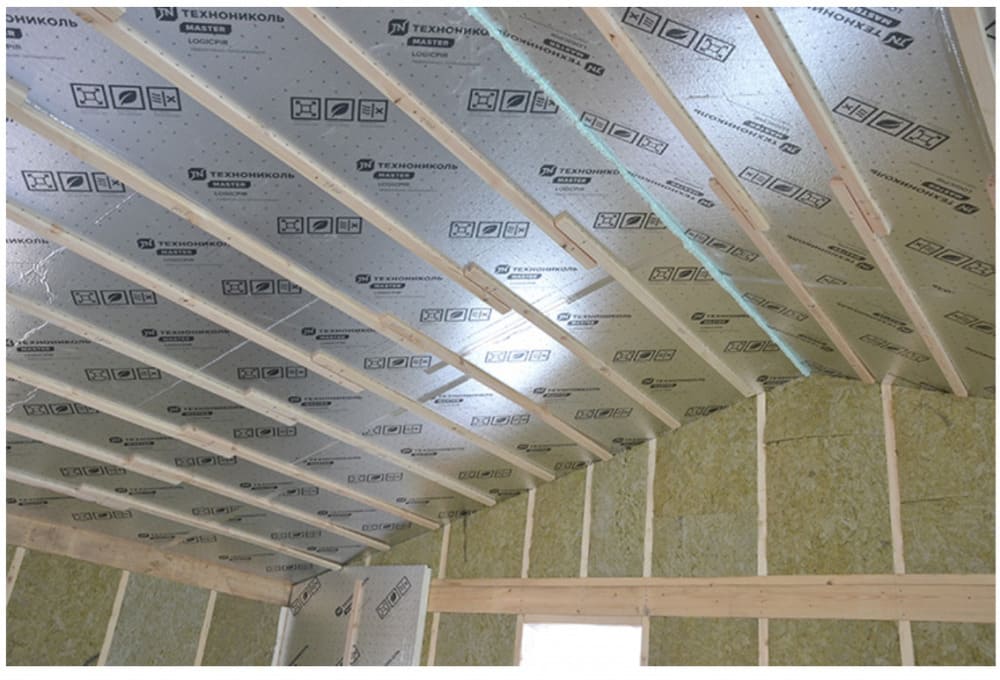

• в скатных и плоских крышах;

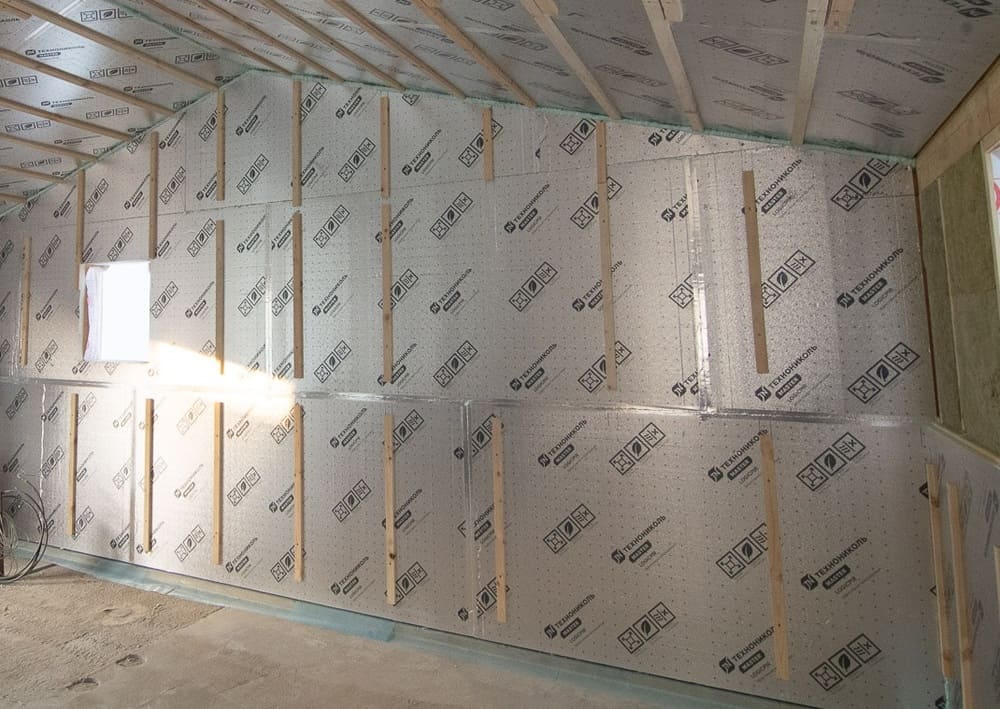

• в стенах каркасных домов;

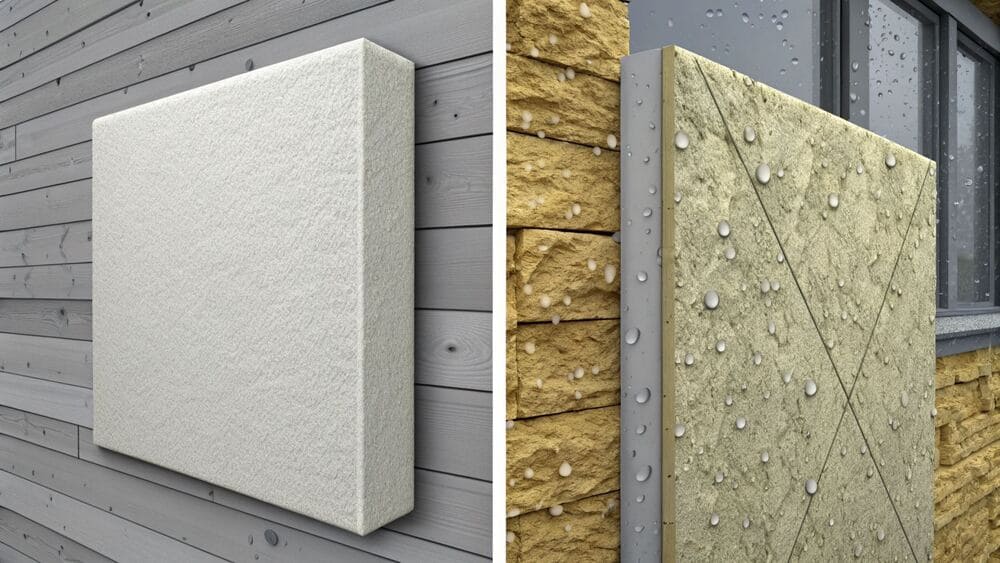

• на фасадах;
• в полах и перекрытиях;
• в мансардах;

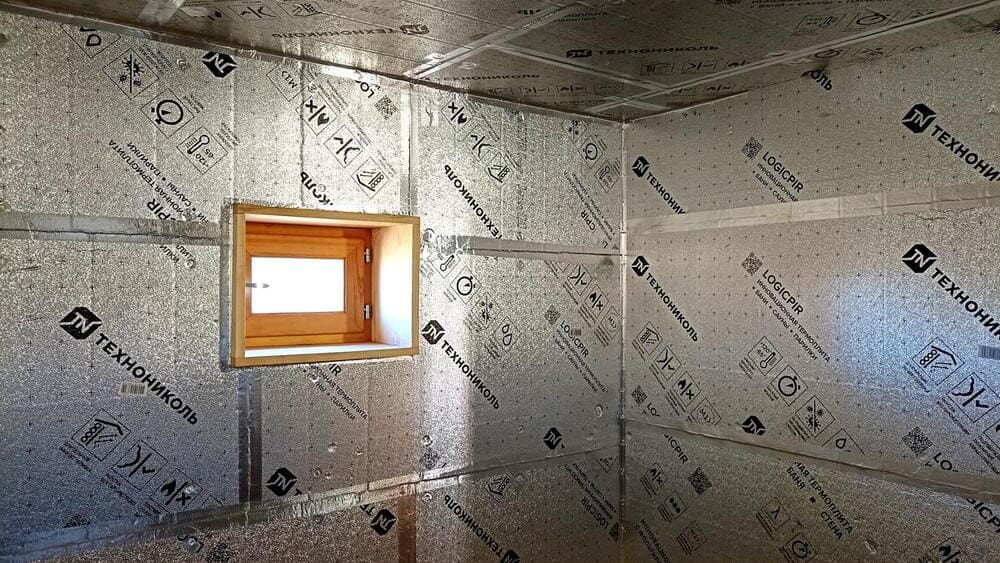

• в банях и саунах в составе специальных систем;
• в сельскохозяйственных и промышленных зданиях;
• в холодильных камерах;
• в сэндвич-панелях;
• в реконструкции зданий, где доступная толщина утепления ограничена.

Основные преимущества PIR:

• низкая теплопроводность;
• небольшая толщина теплоизоляционного слоя;
• малый вес;
• высокая жёсткость;
• низкое водопоглощение сердцевины;

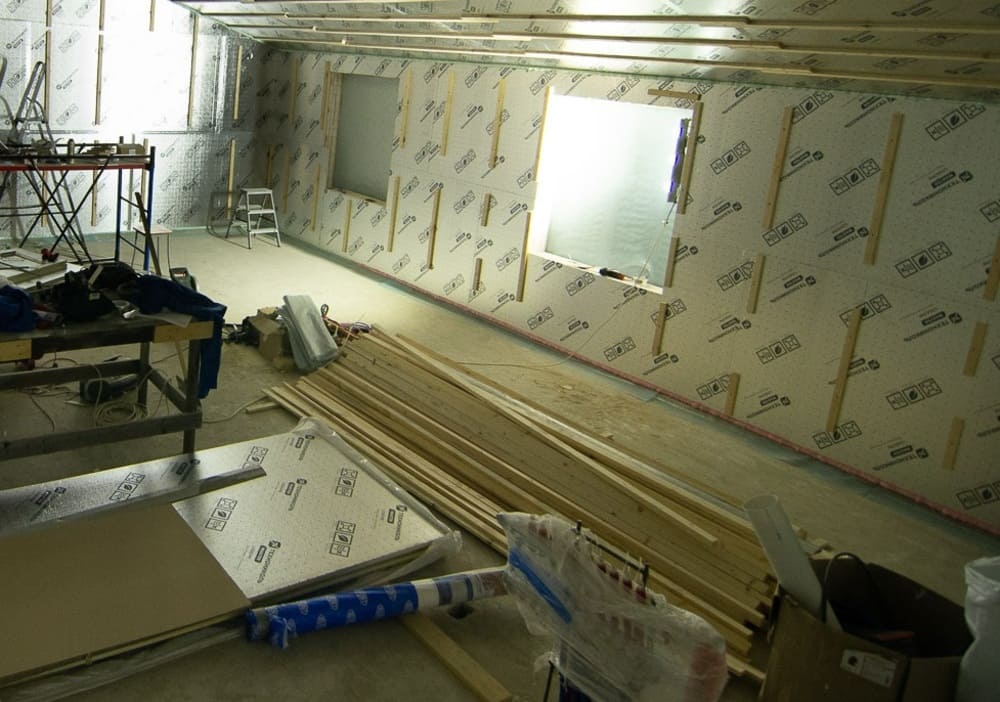

• удобство устройства непрерывного утепления;
• возможность уменьшить мостики холода;
• стабильная заводская геометрия;
• широкий выбор облицовок и кромок.

К недостаткам относятся:

• сравнительно высокая цена;
• горючая органическая основа;
• необходимость тщательно герметизировать стыки;
• чувствительность результата к качеству монтажа;

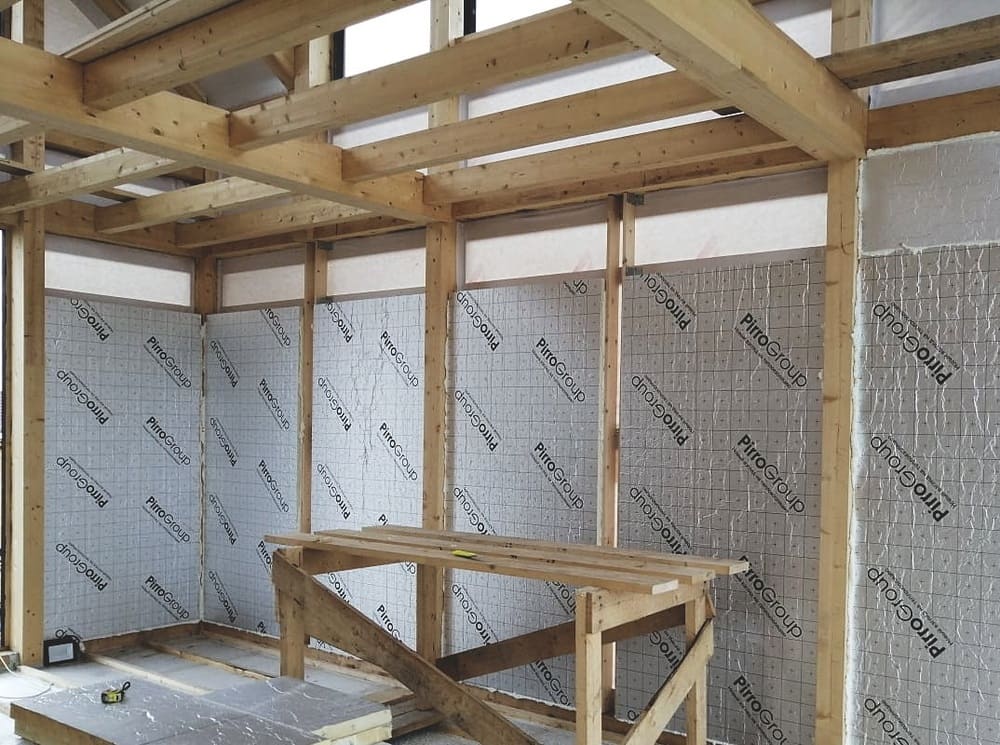

• сложность плотной установки между неровными деревянными стойками;
• низкая паропроницаемость фольгированных плит;
• необходимость учитывать влагу и высыхание всей конструкции;
• слабая способность поглощать звук по сравнению с волокнистыми утеплителями.

PIR особенно выгоден в тех случаях, когда необходимо уменьшить толщину стены, пола или крыши. Но использовать его только из-за низкой теплопроводности не всегда рационально. Для правильного выбора необходимо учитывать пожарные требования, облицовку плиты, прочность на сжатие, паропроницаемость, способ крепления и назначение конкретного продукта.

Что такое PIR

PIR — сокращение от английского названия «polyisocyanurate», то есть полиизоцианурат.

Материал относится к группе жёстких полиуретановых пен. Его получают в результате химической реакции компонентов с образованием закрытой ячеистой структуры.

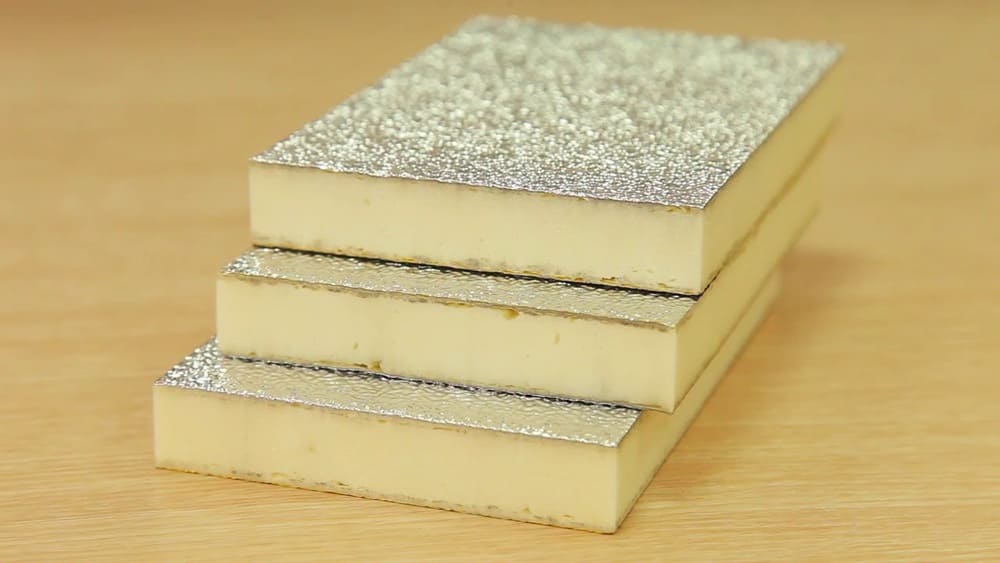

Внутри плиты находится большое количество мелких замкнутых ячеек, заполненных газом с низкой теплопроводностью. Именно структура ячеек обеспечивает высокие теплоизоляционные свойства.

Снаружи сердцевина может быть покрыта:

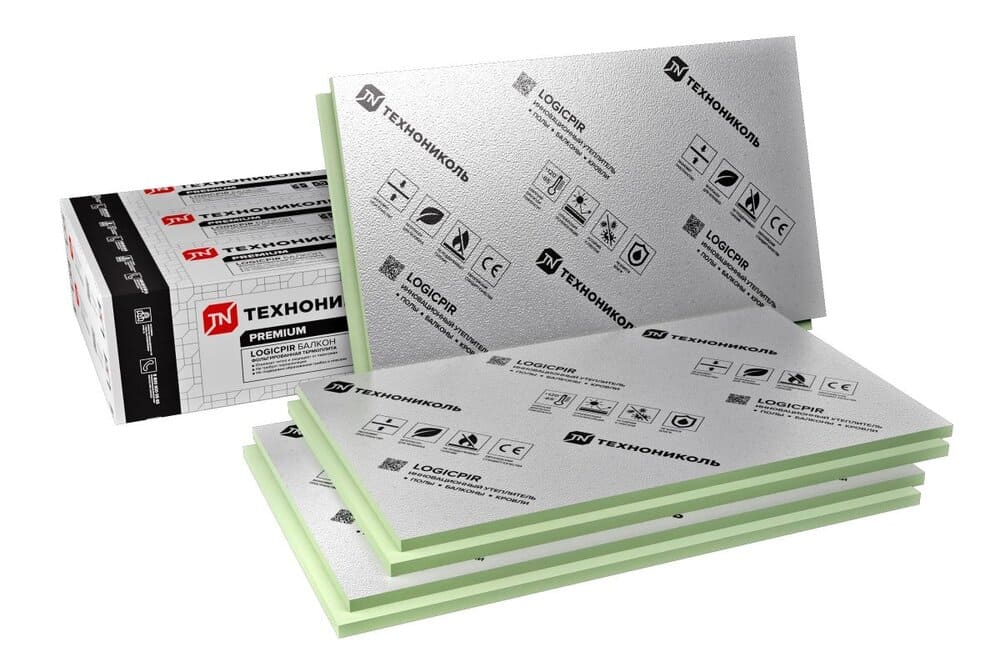

• алюминиевой фольгой;
• многослойной фольгированной облицовкой;
• стеклохолстом;
• минеральным стекловолоконным покрытием;
• битумизированным слоем;
• крафт-бумагой;
• специальной мембраной;
• композитной облицовкой.

Заводские плиты из PIR и PUR для теплоизоляции зданий относятся к продукции, требования к которой устанавливает стандарт EN 13165. Стандарт распространяется на жёсткие полиуретановые плиты с облицовками или без них и включает как PUR, так и PIR. Он описывает характеристики изделий, испытания, оценку соответствия, маркировку и обозначение продукции.

Чем PIR отличается от PUR

PIR и PUR относятся к родственным жёстким пенополиуретановым материалам, но имеют различную химическую структуру.

PUR — обычный жёсткий пенополиуретан.

PIR — полиизоциануратный материал с большей долей изоцианатных компонентов и более выраженной кольцевой структурой полимера.

На практике PIR обычно:

• лучше сохраняет свойства при повышенной температуре;
• медленнее разрушается при воздействии огня;
• образует более устойчивый обугленный слой;
• применяется в плитах и сэндвич-панелях с повышенными требованиями к пожарному поведению;
• может иметь несколько отличающиеся показатели прочности и теплопроводности.

Но PIR нельзя считать негорючим материалом. Это органический полимерный утеплитель, пожарные характеристики которого зависят от рецептуры, облицовки, толщины и конструкции в целом.

В маркировке стандарта EN 13165 оба материала могут объединяться термином PU. Стандарт прямо указывает, что группа жёстких полиуретановых пен включает изделия PUR и PIR.

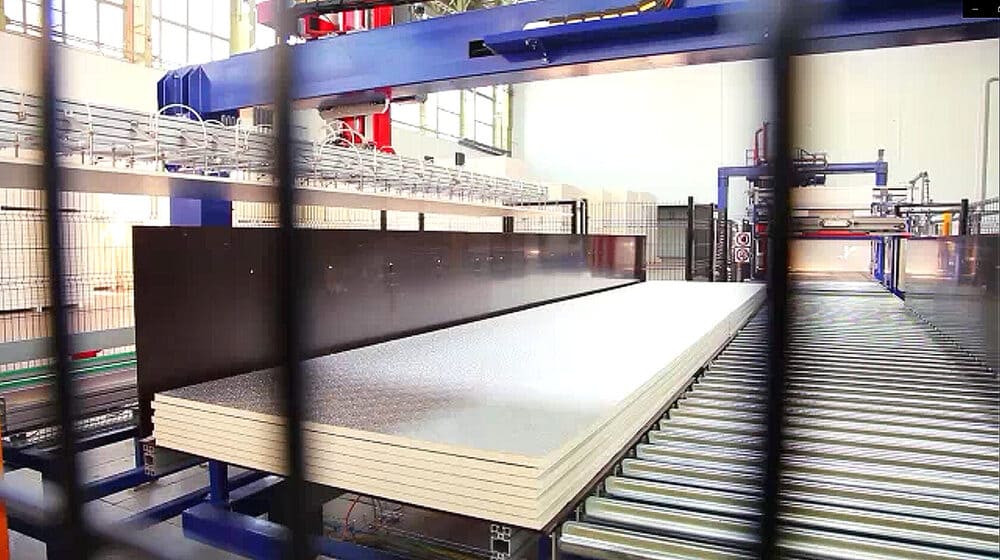

Как производят PIR-плиты

Производственный процесс включает несколько этапов:

1. Подготовка химических компонентов.
2. Смешивание полиольной и изоцианатной частей.
3. Добавление вспенивающего агента, катализаторов и технологических компонентов.
4. Нанесение смеси между облицовочными слоями.
5. Вспенивание и формирование закрытых ячеек.
6. Прохождение непрерывной ленты через производственную линию.
7. Отверждение материала.
8. Резка на плиты установленного размера.
9. Формирование прямой или профилированной кромки.
10. Упаковка готовой продукции.

Облицовка играет важную роль. Она может:

• защищать сердцевину;
• ограничивать диффузию водяного пара;
• повышать стабильность размеров;
• улучшать сцепление с клеем или кровельной мембраной;
• влиять на пожарный класс;
• облегчать герметизацию стыков.

Поэтому две PIR-плиты одинаковой толщины, но с разными облицовками могут предназначаться для совершенно разных конструкций.

Основные характеристики PIR

При выборе проверяют следующие показатели:

• декларируемую теплопроводность;
• тепловое сопротивление;
• прочность на сжатие;
• водопоглощение;
• паропроницаемость;
• стабильность размеров;
• реакцию на огонь;
• рабочую температуру;
• тип облицовки;
• профиль кромки;
• допустимую нагрузку;
• область применения.

EN 13165 не устанавливает одно универсальное значение характеристик для всех PIR-плит. Стандарт описывает методы оценки и маркировки продукции, а необходимый уровень свойств для конкретной конструкции определяется нормами, проектом и документацией производителя.

Теплопроводность PIR

Главное преимущество PIR — низкая теплопроводность.

У разных плит декларируемое значение λ часто находится примерно в диапазоне:

• 0,021–0,026 Вт/(м·К);
• у отдельных продуктов показатель может отличаться в зависимости от толщины и облицовки.

Чем ниже значение теплопроводности, тем большее тепловое сопротивление обеспечивает плита при одинаковой толщине.

Для сравнения ориентировочные диапазоны могут выглядеть так:

Точные значения необходимо брать из декларации характеристик конкретного изделия.

Почему PIR хорошо удерживает тепло

Высокая эффективность обеспечивается:

• закрытой ячеистой структурой;
• небольшим размером ячеек;
• газом внутри ячеек;
• низкой долей твёрдого материала;
• облицовками, ограничивающими газообмен;
• стабильной заводской геометрией.

Однако теплопроводность плиты — не единственный показатель эффективности всей конструкции.

Результат ухудшают:

• щели;
• неплотные стыки;
• незаполненные участки;
• крепёж;
• деревянные стойки и стропила;
• металлические элементы;
• повреждение фольги;
• неправильные примыкания;
• движение воздуха через конструкцию.

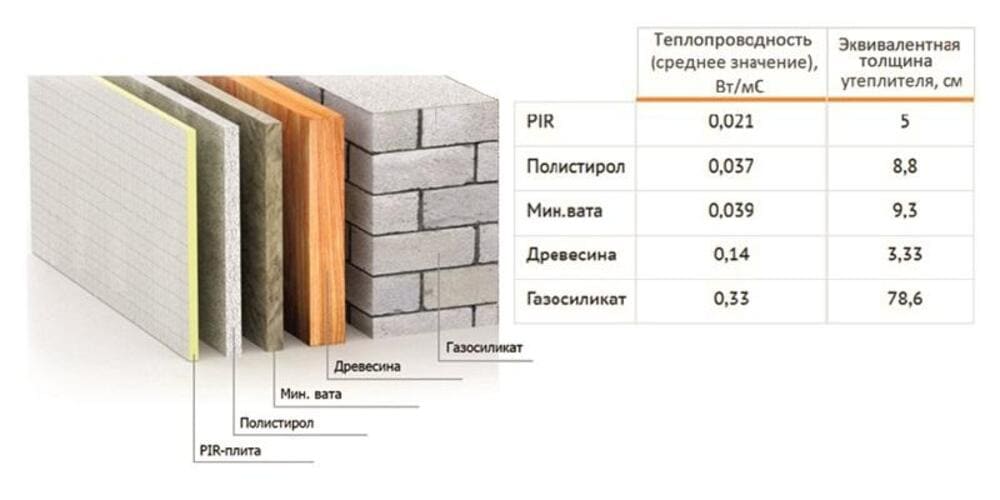

Какая толщина PIR заменяет минеральную вату

Упрощённо слой PIR может быть примерно в полтора раза тоньше слоя обычной минеральной ваты при сопоставимом тепловом сопротивлении.

Например, если сравнить PIR с λ = 0,022 Вт/(м·К) и минеральную вату с λ = 0,037 Вт/(м·К), приблизительное соответствие будет выглядеть так:

Это только ориентировочное сравнение чистых слоёв.

В реальной стене необходимо учитывать:

• стойки;
• стропила;
• крепёж;
• зазоры;
• внутреннюю и наружную обшивку;
• неоднородность утепления;
• климат;
• фактическое значение λ;
• изменение характеристик во времени;
• теплотехнические требования.

Нельзя автоматически заменять 200 мм минеральной ваты на 120 мм любой PIR-плиты без расчёта.

Тепловое сопротивление PIR

Тепловое сопротивление слоя можно приблизительно определить по формуле:

R = d / λ,

где:

• R — тепловое сопротивление;
• d — толщина в метрах;
• λ — теплопроводность.

Например, для PIR толщиной 100 мм и теплопроводностью 0,022 Вт/(м·К):

R = 0,1 / 0,022 ≈ 4,55 м²·К/Вт.

Для минеральной ваты толщиной 100 мм с теплопроводностью 0,037 Вт/(м·К):

R = 0,1 / 0,037 ≈ 2,70 м²·К/Вт.

Но итоговое сопротивление стены будет меньше расчётного сопротивления сплошного утеплителя, если слой прерывается деревянными или металлическими элементами.

Плотность PIR

PIR значительно плотнее рыхлого пенопласта по структуре сердцевины, но остаётся лёгким материалом.

Плотность отдельных плит может находиться примерно в диапазоне:

• 28–45 кг/м³;
• у специальных изделий значение может быть выше.

Плотность не следует использовать как главный критерий выбора.

Для PIR важнее:

• прочность на сжатие;
• стабильность размеров;
• вид облицовки;
• теплопроводность;
• назначение;
• допустимая нагрузка.

Плита большей плотности не обязательно имеет меньшую теплопроводность.

Вес PIR-плит

PIR значительно легче:

• цементных плит;
• плотной каменной ваты;
• пеностекла;
• тяжёлых древесноволокнистых материалов.

Небольшой вес даёт преимущества:

• простая разгрузка;
• удобный подъём на крышу;
• небольшая нагрузка на стропила;
• возможность монтажа одним или двумя рабочими;
• сокращение транспортных расходов;
• удобство реконструкции старых зданий.

При этом крупная плита имеет большую парусность. На крыше или фасаде её необходимо сразу фиксировать, особенно при ветре.

Прочность на сжатие

PIR-плиты могут иметь достаточно высокую прочность на сжатие.

Это позволяет применять специальные марки:

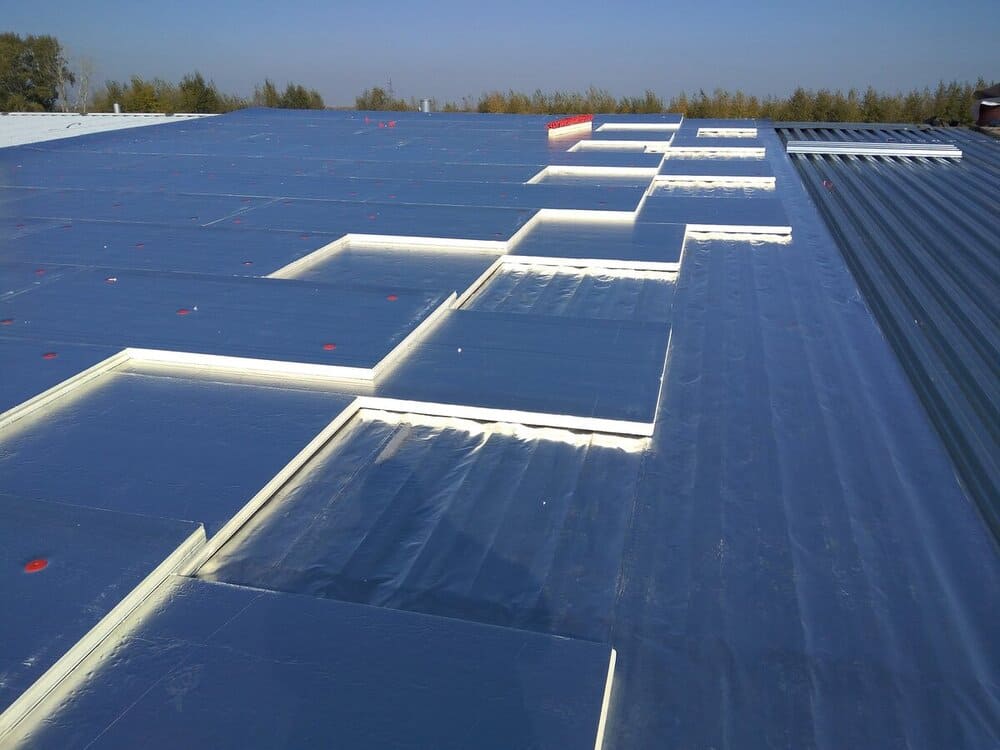

• в плоских крышах;
• под стяжкой;
• в полах;
• в сэндвич-панелях;
• на эксплуатируемых покрытиях;
• в промышленных зданиях;
• под кровельными мембранами.

Но не каждая PIR-плита рассчитана на одинаковую нагрузку.

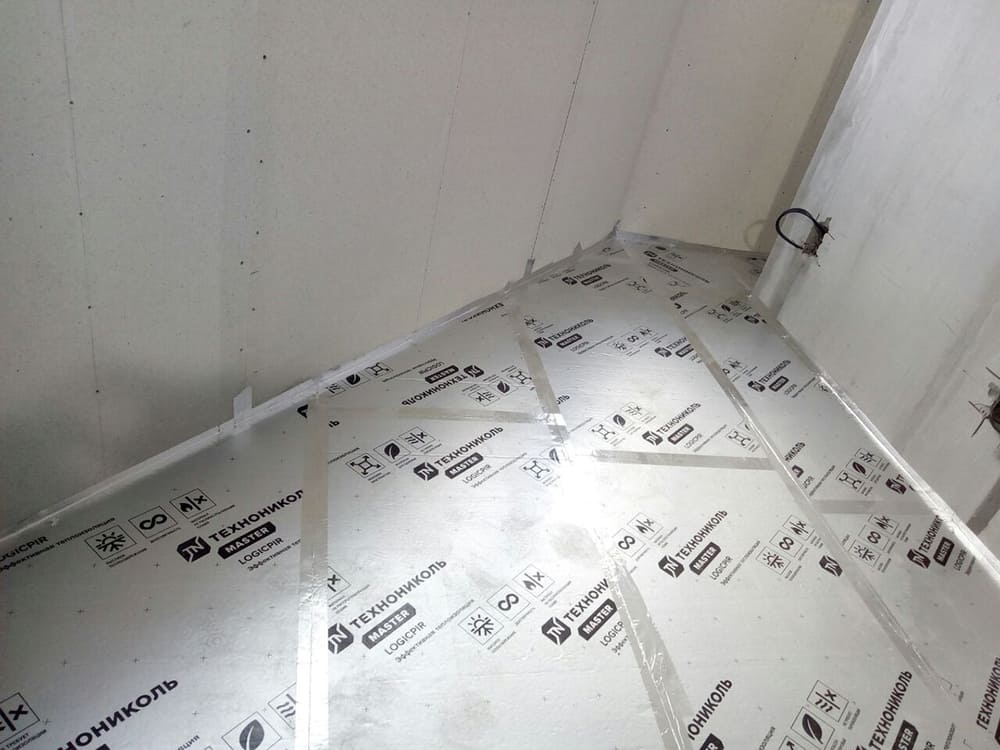

Для пола или плоской крыши необходимо проверить:

• напряжение сжатия при заданной деформации;
• длительную нагрузку;
• ползучесть;
• допустимую нагрузку на плиту;
• тип основания;
• распределяющий слой;
• требования кровельной системы.

Стеновую плиту нельзя автоматически укладывать под тяжёлую стяжку.

Водопоглощение PIR

Закрытая ячеистая структура ограничивает проникновение воды внутрь сердцевины.

Поэтому PIR обычно:

• мало впитывает жидкую воду;
• сохраняет форму при кратковременном увлажнении;
• не является питательной средой для плесени;
• может применяться в конструкциях с повышенными требованиями к влагостойкости.

Но плиты нельзя считать полностью водонепроницаемыми.

Влага способна проникать:

• через стыки;
• повреждённые кромки;
• отверстия крепежа;
• срезы;
• повреждённую облицовку;
• открытые торцы;
• длительно погружённые участки.

PIR не заменяет:

• кровельное покрытие;
• гидроизоляцию;
• дренаж;
• герметизацию фундамента;
• водоотвод;
• пароизоляцию, если она требуется расчётом.

Паропроницаемость PIR

Сама жёсткая пенная сердцевина имеет сравнительно низкую паропроницаемость. Фольгированные облицовки уменьшают её ещё сильнее.

Плотно соединённые фольгированные плиты с проклеенными стыками могут участвовать в создании:

• пароограничивающего слоя;
• воздухонепроницаемого контура;
• дополнительной защиты от влаги.

Но такая функция возникает только при герметичном монтаже.

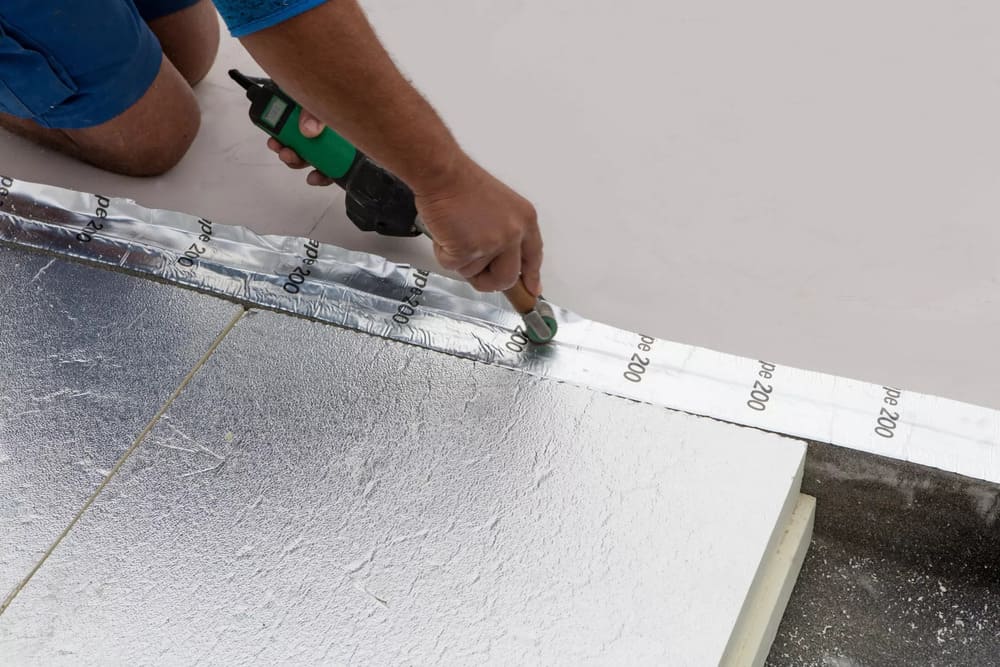

Необходимо проклеить:

• продольные стыки;
• поперечные стыки;
• примыкания к стенам;
• участки возле окон;
• проходки труб;
• крепёжные повреждения;
• стык с пароизоляцией соседней конструкции.

Открытый шов между фольгированными плитами нарушает герметичность всего слоя.

Горит ли PIR

PIR является органическим полимерным материалом и может участвовать в горении.

По сравнению с некоторыми PUR-материалами полиизоциануратная структура обычно лучше сохраняется при повышенной температуре и образует обугленный поверхностный слой. Но это не делает PIR негорючим.

Пожарные характеристики зависят от:

• химического состава;
• облицовки;
• толщины;
• крепления;
• расположения;
• защитной обшивки;
• типа основания;
• конструкции стены или крыши;
• метода испытания.

Нужно различать:

• реакцию отдельной плиты на огонь;
• огнестойкость всей стены;
• поведение кровельной системы;
• распространение огня по фасаду;
• выделение дыма;
• скрытое горение в полостях.

EN 13165 предусматривает декларирование характеристик жёстких PU-плит, но пригодность материала для конкретного пожарного решения определяется требованиями конструкции и подтверждающими документами системы.

Можно ли оставлять PIR открытым

В большинстве жилых конструкций плиты закрывают:

• гипсокартоном;
• гипсоволокнистой плитой;
• цементной плитой;
• стяжкой;
• кровельной мембраной;
• фасадной системой;
• другой предусмотренной облицовкой.

Открытое применение допускается только в том случае, если оно прямо предусмотрено документацией конкретного продукта и строительными требованиями.

Можно ли устанавливать возле печи

Обычные PIR-плиты нельзя располагать вплотную к:

• печи;
• камину;
• дымоходу;
• горячей трубе;
• другому высокотемпературному оборудованию.

В таких местах применяют:

• каменную вату;
• кальций-силикатные плиты;
• специальные огнезащитные панели;
• сертифицированные проходные элементы;
• металлические экраны;
• противопожарные разделки.

Расстояние определяют по документации оборудования и проекту.

Рабочая температура PIR

Допустимый температурный диапазон зависит от продукта, облицовки и продолжительности воздействия.

PIR обычно лучше переносит повышенную температуру, чем стандартные пенополистирольные материалы, однако:

• сердцевина может разрушаться при сильном нагреве;
• облицовка может отслаиваться;
• геометрия может меняться;
• клей может потерять свойства;
• пожарные характеристики зависят от всей системы.

Для бань, холодильных камер, плоских крыш и промышленных конструкций необходимо использовать только специализированные плиты с указанным рабочим диапазоном.

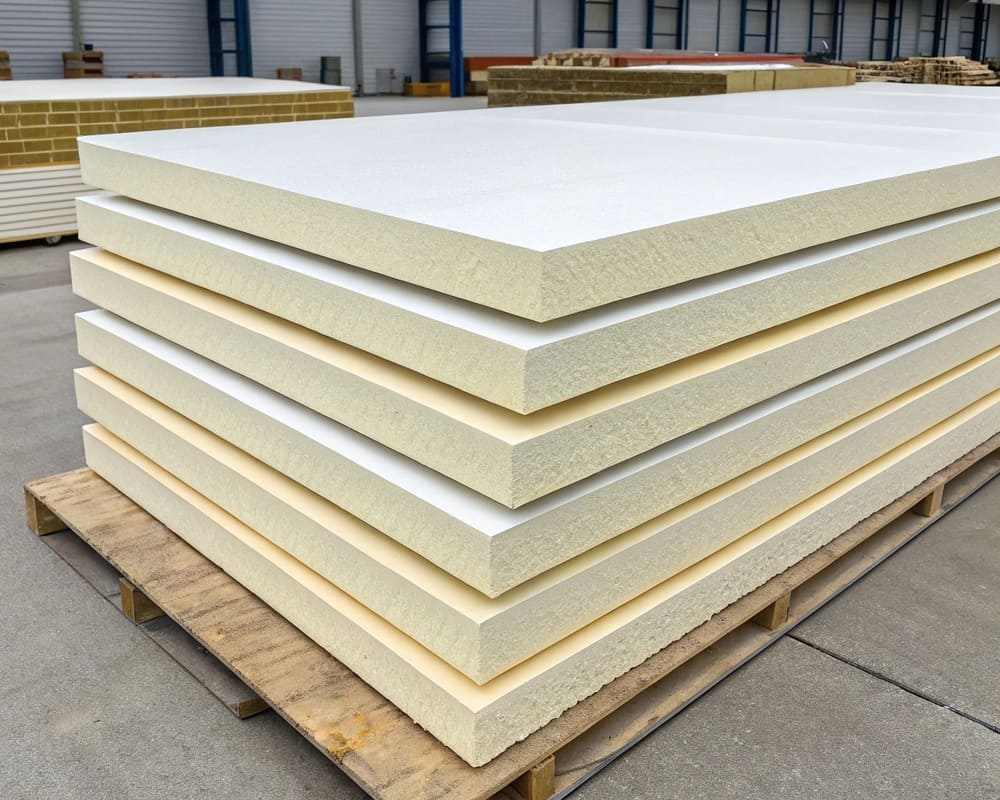

Размеры PIR-плит

Распространённые размеры зависят от производителя.

Можно встретить плиты:

• 1200 × 600 мм;
• 1200 × 2400 мм;
• 1200 × 2500 мм;
• другие строительные и кровельные форматы.

Толщина может составлять:

• 20 мм;
• 30 мм;
• 40 мм;
• 50 мм;
• 60 мм;
• 80 мм;
• 100 мм;
• 120 мм;
• 150 мм;
• 180 мм;
• 200 мм и более.

Плиты могут иметь:

• прямую кромку;
• четверть;
• шип-паз;
• ступенчатый стык;
• специальный кровельный профиль.

Профилированная кромка уменьшает риск сквозного шва, но не отменяет герметизацию.

PIR с фольгой

Фольгированные PIR-плиты являются одним из самых распространённых вариантов.

Преимущества облицовки:

• уменьшение паропроницаемости;
• защита поверхности;
• повышение стабильности;
• удобство проклейки стыков;
• возможность сформировать герметичный слой;
• отражение части теплового излучения при наличии воздушного промежутка.

Важно понимать, что фольга не увеличивает значительно сопротивление теплопередаче сама по себе, если плита зажата между другими материалами без воздушного зазора.

Отражающий эффект возникает при наличии закрытой воздушной прослойки, обращённой к чистой поверхности фольги.

PIR со стеклохолстом

Плиты со стекловолоконной или минеральной облицовкой часто применяются:

• на плоских крышах;
• под битумные мембраны;
• под приклеиваемые покрытия;
• в штукатурных или фасадных системах;
• в промышленных зданиях.

Такая поверхность может лучше сочетаться с:

• клеями;
• праймерами;
• мастиками;
• кровельными мембранами.

Она обычно не формирует такой же паронепроницаемый слой, как сплошная алюминиевая облицовка.

PIR для каркасного дома

PIR можно использовать в каркасном доме несколькими способами:

1. Между стойками.
2. Внутренним непрерывным слоем.
3. Наружным непрерывным слоем.
4. В комбинации с минеральной ватой.
5. В составе заводских панелей.
6. В полу и крыше.

Наиболее эффективным часто является непрерывный слой поперёк стоек.

Он уменьшает мостики холода через древесину.

PIR между стойками

Преимущества:

• высокая теплоизоляция при небольшой глубине каркаса;
• стабильная толщина;
• отсутствие усадки;
• возможность герметизировать ячейки;
• небольшой вес.

Недостатки:

• деревянные стойки могут быть неровными;
• древесина изменяет размеры при высыхании;
• жёсткая плита не компенсирует движение каркаса;
• по периметру могут появиться щели;
• требуется точная подрезка;
• каждый зазор необходимо герметизировать;
• остаются мостики холода через стойки.

Для заполнения ячейки плиты вырезают с небольшим технологическим зазором, после чего периметр герметизируют подходящей пеной или другим системным материалом.

PIR поверх стоек

Непрерывное утепление поперёк каркаса имеет преимущества:

• перекрывает древесные стойки;
• уменьшает линейные мостики холода;
• формирует ровную поверхность;
• может участвовать в воздухонепроницаемом контуре;
• позволяет использовать более тонкий основной каркас.

Но необходимо решить:

• как крепить обрешётку;
• как передавать нагрузку фасада;
• где разместить пароизоляцию;
• как выполнить оконные откосы;
• как связать слой с фундаментом и крышей;
• как исключить накопление влаги.

PIR или минеральная вата для каркасного дома

Практичной может быть комбинированная схема:

• минеральная вата между стойками;
• PIR непрерывным слоем поверх каркаса.

В этом случае:

• вата заполняет неровные ячейки;
• PIR уменьшает мостики холода;
• общая толщина стены может быть небольшой;
• фольгированный слой может участвовать в герметизации.

Расположение PIR необходимо проверить расчётом влагонакопления.

PIR для стен

PIR применяется:

• внутри каркасных стен;
• на внутренней поверхности кирпичных стен;
• снаружи несущей стены;
• в сэндвич-панелях;
• в трёхслойной кладке;
• в металлических каркасах;
• в промышленных зданиях.

Наружное утепление

Преимущества:

• несущая стена остаётся в тёплой зоне;
• уменьшаются мостики холода;
• сохраняется внутренняя площадь;
• создаётся сплошной слой;
• снижается риск конденсации внутри несущей стены при правильном расчёте.

Снаружи PIR должен быть защищён:

• фасадной облицовкой;
• штукатурной системой, если она допускается;
• мембраной;
• вентилируемой фасадной конструкцией;
• другим системным решением.

Внутреннее утепление

PIR часто выбирают для внутреннего утепления из-за небольшой толщины.

Но внутреннее утепление стены требует особого внимания.

Несущая стена становится холоднее, что может увеличить риск:

• конденсации;
• плесени;
• замерзания влаги;
• повреждения кладки;
• скрытого увлажнения.

Фольгированная PIR-плита с герметичными стыками способна ограничивать поступление пара к холодной стене. Однако даже небольшие разрывы могут привести к локальному увлажнению.

Особенно тщательно герметизируют:

• потолок;
• пол;
• наружные углы;
• оконные откосы;
• розетки;
• внутренние перегородки;
• балки перекрытия.

PIR для фасада

PIR можно использовать под:

• вентилируемый фасад;
• кирпичную облицовку;
• металлические панели;
• отдельные штукатурные системы;
• фасадные кассеты;
• сэндвич-панели.

Материал должен иметь документацию для выбранной системы.

Вентилируемый фасад

Плиты закрепляют на стене, после чего устанавливают:

• мембрану, если она требуется;
• кронштейны;
• направляющие;
• вентиляционный зазор;
• облицовку.

Особое внимание уделяют:

• пожарным рассечкам;
• креплению;
• разрывам утеплителя кронштейнами;
• герметичности стыков;
• защите облицовки;
• распространению огня в воздушном зазоре.

Штукатурный фасад

Нельзя наносить обычную штукатурку на любую фольгированную PIR-плиту.

Для штукатурной системы нужен продукт:

• с подходящей облицовкой;
• с подтверждённой адгезией;
• с совместимым клеем;
• с системой дюбелей;
• с армирующим слоем;
• с подтверждёнными пожарными характеристиками.

Следует использовать готовое системное решение.

PIR для крыши

Кровля — одна из основных областей применения PIR.

Плиты используют:

• над стропилами;
• между стропилами;
• под стропилами;
• в плоских крышах;
• в инверсионных и комбинированных системах;
• в сэндвич-панелях;
• под кровельными мембранами.

PIR над стропилами

Надстропильное утепление формирует сплошной слой поверх несущей конструкции.

Преимущества:

• почти полное перекрытие стропил;
• уменьшение мостиков холода;
• сохранение открытых стропил внутри;
• стабильная толщина;
• возможность получить высокое сопротивление при небольшой высоте;
• удобное формирование тёплой кровли.

Недостатки:

• сложная система длинного крепежа;
• необходимость рассчитывать передачу нагрузки;
• повышенные требования к примыканиям;
• сложность ремонта;
• необходимость защиты от дождя во время монтажа;
• высокая цена.

PIR между стропилами

Плиты вырезают по размеру ячейки и герметизируют по периметру.

Главный недостаток — сложность точной подгонки.

Стропила могут:

• иметь разную ширину;
• быть искривлёнными;
• сужаться;
• менять размеры при высыхании.

Даже небольшая щель создаёт воздушный канал и снижает эффективность.

Поэтому часто применяют комбинированное утепление:

• PIR между стропилами;
• дополнительный сплошной слой снизу;
• или минеральную вату между стропилами и PIR под ними.

PIR под стропилами

Внутренний сплошной слой:

• перекрывает мостики холода;
• формирует ровное основание;
• может участвовать в пароизоляции;
• уменьшает необходимую толщину между стропилами.

Недостатки:

• уменьшается высота помещения;
• усложняется крепление отделки;
• необходимо правильно закрепить обрешётку;
• все стыки должны быть герметичными;
• проводка и светильники могут повреждать слой.

Для коммуникаций удобно предусмотреть отдельный сервисный зазор.

PIR для плоской крыши

На плоских крышах применяют специальные кровельные PIR-плиты.

Они могут иметь:

• фольгу;
• стеклохолст;
• битумизированную поверхность;
• уклон;
• повышенную прочность;
• специальную совместимость с мембраной.

Преимущества:

• небольшая масса;
• высокая теплоизоляция;
• малая толщина;
• удобство формирования уклонов;
• высокая скорость монтажа;
• снижение нагрузки на перекрытие.

При выборе учитывают:

• тип мембраны;
• способ крепления;
• ветровой отрыв;
• прочность на сжатие;
• пожарную систему;
• совместимость клея;
• тип основания;
• эксплуатационную нагрузку.

Клиновидные PIR-плиты

Клиновидные элементы имеют переменную толщину.

Их применяют для:

• формирования уклона;
• направления воды к воронкам;
• устранения застойных зон;
• уменьшения массы по сравнению с уклонообразующей стяжкой;
• создания контруклонов возле парапетов.

Система рассчитывается производителем или проектировщиком.

Нельзя произвольно укладывать клиновидные плиты без схемы, иначе на крыше могут появиться участки застоя воды.

PIR для пола

PIR применяется:

• под сухой стяжкой;
• под цементной стяжкой;
• в деревянном полу;
• между лагами;
• поверх бетонной плиты;
• в системе тёплого пола;
• над холодным подвалом;
• при ремонте квартир и домов.

Преимущества

• небольшая толщина;
• высокая прочность специальных плит;
• малый вес;
• удобство в помещениях с ограниченной высотой;
• снижение теплопотерь через перекрытие;
• стабильность размеров.

Требования к основанию

Основание должно быть:

• ровным;
• сухим;
• прочным;
• очищенным;
• без острых выступов.

Если плита лежит на неровностях, возможно:

• продавливание;
• разрушение кромки;
• скрип;
• повреждение стяжки;
• образование пустот.

PIR под стяжку

Нужно проверить:

• допустимую нагрузку;
• прочность на сжатие;
• толщину стяжки;
• наличие распределяющего слоя;
• защитную плёнку;
• деформационные швы;
• совместимость с тёплым полом.

Для тяжёлых перегородок могут потребоваться отдельные опоры.

PIR между лагами

Как и в стенах, жёсткую плиту сложно подогнать к неровной древесине.

Периметр необходимо герметизировать.

Более надёжной часто является схема:

• минеральная вата между лагами;
• сплошной слой PIR сверху или снизу.

PIR для фундамента и цоколя

Использовать PIR в контакте с грунтом можно только в том случае, если конкретный продукт предназначен для такого применения.

Не все фольгированные плиты подходят:

• под фундамент;
• в отмостку;
• на внешнюю стену подвала;
• в постоянно влажный грунт.

Для подземных конструкций часто выбирают XPS из-за:

• устойчивости к длительному воздействию воды;
• высокой прочности;
• распространённости решений;
• удобства защиты гидроизоляции.

Специальные PIR-плиты могут применяться в отдельных фундаментных и половых системах, но область использования должна быть подтверждена производителем.

PIR для бани и сауны

Фольгированные PIR-плиты иногда применяются в банях и саунах благодаря:

• небольшой толщине;
• низкой теплопроводности;
• фольгированной поверхности;
• низкой паропроницаемости;
• удобству герметизации.

Но использовать можно только изделие, которое производитель допускает для соответствующей температуры и влажности.

Плита не должна располагаться рядом с печью и дымоходом.

Типовая внутренняя конструкция может включать:

• утеплённую стену;
• герметично проклеенные PIR-плиты;
• контробрешётку;
• вентиляционный зазор;
• деревянную отделку.

В зоне печи применяются специальные негорючие материалы.

PIR для балкона и лоджии

PIR удобен для балкона, где важен каждый сантиметр площади.

Его используют:

• на стенах;
• на потолке;
• на полу;
• на парапете;
• в откосах.

Преимущества:

• небольшая толщина;
• малый вес;
• возможность создать сплошной контур;
• удобство герметизации;
• сохранение полезной площади.

Основная сложность — большое количество примыканий.

Нужно герметично соединить утепление:

• стены;
• пола;
• потолка;
• оконного блока;
• парапета.

Разрыв в углу способен свести к минимуму преимущества тонкого эффективного утеплителя.

PIR для внутренних перегородок

Использование PIR в межкомнатных перегородках обычно нецелесообразно.

Для перегородок важнее:

• звукоизоляция;
• пожарные характеристики;
• удобство прокладки коммуникаций;
• низкая цена.

Минеральная или акустическая вата чаще подходит лучше.

PIR может использоваться в специальной перегородке:

• холодильной камеры;
• производственного помещения;
• технической зоны;
• помещения с разным температурным режимом.

Звукоизоляция PIR

PIR хорошо удерживает тепло, но не относится к лучшим звукопоглощающим утеплителям.

Жёсткая закрытоячеистая структура хуже поглощает звук, чем:

• каменная вата;
• стекловата;
• эковата;
• древесноволокнистая изоляция.

Для улучшения акустики PIR сочетают с:

• минеральной ватой;
• двойной гипсовой обшивкой;
• виброизоляцией;
• упругими подвесами;
• герметиком;
• независимым каркасом.

В жилой мансарде комбинация минеральной ваты и PIR может быть эффективнее по акустике, чем один сплошной слой PIR.

PIR и грызуны

PIR не является питательной средой, но мыши могут повреждать его при устройстве ходов и гнёзд.

Для защиты необходимо:

• закрывать вентиляционные отверстия сеткой;
• герметизировать цоколь;
• закрывать торцы;
• защищать фасад;
• контролировать проходки;
• не оставлять открытые плиты.

Ни один мягкий или пенополимерный утеплитель не заменяет механическую защиту от грызунов.

PIR и плесень

Полимерная сердцевина не является подходящей питательной средой для плесени.

Но плесень может развиваться:

• на деревянных стойках;
• на пыли;
• на бумажной облицовке;
• на гипсокартоне;
• на влажной поверхности стены;
• за плитой при наличии конденсата.

Низкая паропроницаемость PIR способна замедлить высыхание конструкции. Поэтому нельзя устанавливать плиты на мокрую древесину или влажную кладку.

Срок службы PIR

При правильном монтаже материал рассчитан на длительную эксплуатацию.

На долговечность влияют:

• качество сердцевины;
• сохранность облицовки;
• отсутствие постоянной воды;
• защита от ультрафиолета;
• температурный режим;
• стабильность основания;
• качество стыков;
• отсутствие механических повреждений.

Открытая сердцевина не должна долго находиться под солнцем. Ультрафиолет способен разрушать поверхностный слой.

Усадка PIR

PIR не оседает подобно рыхлой эковате или слишком мягкой минеральной вате.

Жёсткая плита сохраняет форму, если:

• не перегрета;
• не перегружена;
• правильно закреплена;
• защищена от воды;
• установлена на ровном основании;
• соответствует условиям эксплуатации.

Но возможны:

• изменение размеров;
• коробление;
• раскрытие швов;
• отслоение облицовки;
• повреждение кромок.

Именно поэтому между отдельными строительными элементами предусматривают правильное крепление и герметизацию.

Как резать PIR

Для резки используют:

• нож для тонких плит;
• ножовку;
• ручную пилу;
• циркулярную пилу;
• электролобзик;
• специальный инструмент.

При работе необходимо:

• точно разметить плиту;
• уложить её на устойчивую опору;
• не ломать после неполного разреза;
• защищать глаза;
• использовать респиратор при механической резке;
• убрать пыль;
• не повреждать облицовку больше необходимого.

Резка электрическим инструментом даёт больше пыли, но обеспечивает ровную кромку на толстых плитах.

Как крепить PIR

Способ крепления зависит от основания.

Используют:

• тарельчатые дюбели;
• длинные кровельные саморезы;
• винты с шайбами;
• клей;
• пену-клей;
• механическую прижимную систему;
• контробрешётку;
• крепление через распределительные пластины.

Нельзя применять случайный клей. Некоторые составы могут быть несовместимы с сердцевиной или облицовкой.

Для кровли рассчитывают сопротивление ветровому отрыву.

Для фасада учитывают:

• массу облицовки;
• длину крепежа;
• основание;
• толщину утепления;
• пожарные требования.

Как герметизировать стыки

Стыки фольгированных плит проклеивают совместимой алюминиевой или системной лентой.

Порядок работы:

1. Плотно соединить плиты.
2. Очистить поверхность.
3. Убедиться, что фольга сухая.
4. Наклеить ленту по центру шва.
5. Прижать её валиком.
6. Заклеить повреждения.
7. Герметизировать примыкания.
8. Проверить проходки.
9. Не закрывать слой до визуального осмотра.

Ширина и тип ленты выбираются по инструкции производителя.

Обычный канцелярский скотч для долговечной герметизации не подходит.

Нужно ли запенивать стыки

Пена применяется:

• по периметру плиты между стойками;
• в широких зазорах;
• возле труб;
• в сложных примыканиях;
• вокруг неровной древесины.

Необходимо использовать пену, совместимую с PIR.

Монтажная пена не заменяет ленту на фольгированной поверхности, если слой должен быть воздухонепроницаемым.

Обычно:

• глубокий зазор заполняют пеной;
• поверхность фольги дополнительно проклеивают лентой.

Нужна ли пароизоляция с PIR

Ответ зависит от:

• облицовки;
• расположения плит;
• климата;
• состава стены;
• влажности помещения;
• герметичности;
• возможности высыхания.

Фольгированный PIR с проклеенными стыками может выполнять функцию пароограничивающего слоя.

Но отдельная пароизоляция может потребоваться, если:

• стыки невозможно герметизировать;
• используется паропроницаемая облицовка;
• плиты прерываются каркасом;
• конструкция требует отдельного слоя;
• предусмотрено проектное решение.

Нельзя устанавливать два почти непроницаемых слоя по обе стороны влажной деревянной конструкции без расчёта. Влага может оказаться запертой внутри.

Нужна ли ветрозащита

Если PIR формирует сплошной герметичный наружный слой, отдельная ветрозащитная мембрана может не понадобиться.

Однако это зависит от:

• облицовки;
• системы фасада;
• герметичности стыков;
• требований производителя;
• защиты от дождя;
• последовательности монтажа.

PIR не является автоматически фасадной гидроизоляцией.

Слой должен быть связан с:

• оконными лентами;
• цокольным отливом;
• кровельной мембраной;
• примыканиями;
• водоотводящими элементами.

PIR или XPS

PIR лучше, если важна минимальная толщина.

XPS чаще выбирают:

• под фундамент;
• в отмостку;
• для цоколя;
• в инверсионную крышу;
• в конструкции с длительным воздействием воды.

PIR или пенопласт

Обычный EPS дешевле, но требует большей толщины.

Преимущества PIR:

• более низкая теплопроводность;
• меньшая толщина;
• высокая жёсткость;
• удобная фольгированная облицовка;
• хорошая стабильность размеров.

Преимущества EPS:

• доступная цена;
• широкая распространённость;
• удобство в штукатурных фасадах;
• простой раскрой;
• большой выбор прочности;
• проверенные фасадные системы.

Для недорогого фасада EPS часто экономичнее.

Для тонкой мансарды, плоской крыши или пола с ограниченной высотой PIR может быть выгоднее.

PIR или ППУ

PIR выпускается в виде готовых заводских плит, а ППУ обычно наносится напылением.

Преимущества PIR

• заводской контроль;
• известная толщина;
• ровная поверхность;
• предсказуемая геометрия;
• возможность демонтировать часть конструкции;
• отсутствие химической реакции на объекте;
• простой визуальный контроль.

Преимущества напыляемого ППУ

• бесшовный слой;
• заполнение сложной геометрии;
• сцепление с основанием;
• отсутствие подрезки;
• удобство на криволинейной поверхности.

Недостатки PIR

• много стыков;
• сложная подгонка к неровным поверхностям;
• необходимость проклейки;
• возможные отходы.

Недостатки ППУ

• сильная зависимость от подрядчика;
• химическая реакция на объекте;
• сложность контроля состава;
• трудно удалить;
• риск нанесения на влажную поверхность;
• возможный стойкий запах при нарушении технологии.

PIR или эковата

Эковата лучше заполняет сложный деревянный каркас и поглощает звук.

PIR лучше при ограниченной толщине и необходимости получить жёсткий непрерывный слой.

Эковата:

• паропроницаемая;
• рыхлая;
• задувается механизированно;
• может осесть при неправильной плотности;
• хорошо поглощает звук.

PIR:

• жёсткий;
• имеет низкую паропроницаемость;
• не оседает;
• требует герметичных стыков;
• имеет более низкую теплопроводность.

Комбинация возможна:

• эковата между стойками;
• PIR непрерывным наружным или внутренним слоем.

PIR или базальтовая вата

Базальтовая вата имеет преимущество по:

• негорючести;
• звукопоглощению;
• заполнению неровностей;
• паропроницаемости;
• удобству между стойками.

PIR имеет преимущество по:

• теплопроводности;
• толщине;
• жёсткости;
• водопоглощению;
• возможности формирования герметичного фольгированного слоя.

Для бани возле печи выбирают специальные негорючие материалы.

Для тонкого утепления остальных стен может применяться подходящий PIR.

Плюсы PIR

Низкая теплопроводность

Позволяет уменьшить толщину стены, пола или крыши.

Малый вес

Удобно транспортировать и поднимать.

Высокая жёсткость

Плиты сохраняют форму и создают ровную поверхность.

Низкое водопоглощение

Закрытые ячейки ограничивают проникновение воды.

Отсутствие осадки

Материал не сползает как неправильно установленная рыхлая изоляция.

Возможность непрерывного утепления

Сплошной слой перекрывает стойки и стропила.

Удобство для реконструкции

Небольшая толщина помогает сохранить полезную площадь.

Разные облицовки

Можно подобрать плиту для стены, крыши, пола или фасада.

Высокая скорость монтажа

Крупные плиты быстро закрывают поверхность.

Минусы PIR

Высокая цена

Квадратный метр обычно стоит дороже минеральной ваты и EPS.

Горючая основа

Материал требует защитной конструкции.

Строгие требования к стыкам

Даже небольшие зазоры снижают результат.

Сложность между стойками

Жёсткая плита плохо компенсирует неровность древесины.

Низкая звукоизоляция

Для акустики часто требуется минеральная вата.

Низкая паропроницаемость

Ошибки проектирования могут привести к запиранию влаги.

Много обрезков

При сложной геометрии увеличиваются отходы.

Сложные примыкания

Особенно возле окон, балок и коммуникаций.

Не все плиты универсальны

Кровельную, стеновую и напольную продукцию нельзя произвольно заменять.

Как выбрать PIR-плиты

Определите место применения

• стена;
• пол;
• скатная крыша;
• плоская крыша;
• фасад;
• балкон;
• баня;
• фундамент.

Проверьте теплопроводность

Смотрите на декларируемое значение λ, а не только на рекламное название.

Проверьте прочность

Для пола и крыши важна прочность на сжатие.

Изучите облицовку

Фольга подходит для герметичного пароограничивающего слоя.

Стеклохолст может быть удобнее под мембрану или клей.

Проверьте пожарный класс

Особенно для:

• фасада;
• жилой мансарды;
• деревянного дома;
• плоской крыши;
• производственного здания.

Проверьте кромку

Шип-паз или четверть уменьшают риск сквозного шва.

Изучите документы

Понадобятся:

• декларация характеристик;
• технический паспорт;
• инструкция;
• пожарные документы;
• область применения;
• сертификат системы.

EN 13165 предусматривает маркировку и декларирование характеристик заводских жёстких PU-плит, но сам по себе знак соответствия стандарту не означает, что любая плита подходит для любой стены или крыши.

Как хранить PIR

Плиты хранят:

• на ровном основании;
• в заводской упаковке;
• под навесом;
• вдали от прямого солнца;
• с защитой от дождя;
• без точечной нагрузки;
• вдали от огня.

Нельзя:

• оставлять пачки в воде;
• ставить на острые предметы;
• долго хранить с открытыми торцами;
• бросать плиты;
• ходить по упаковкам;
• размещать рядом со сварочными работами.

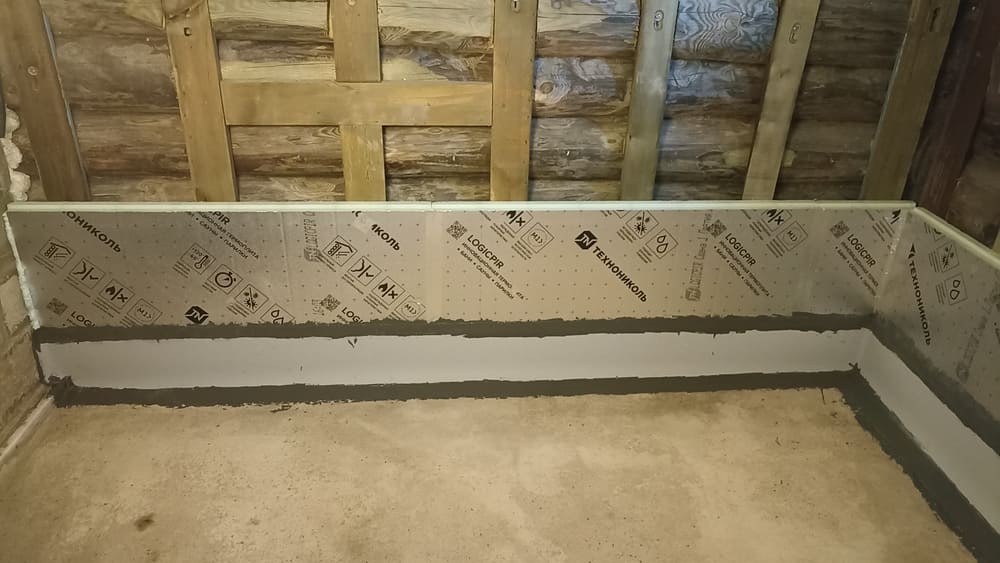

Частые ошибки при монтаже

Оставлять открытые стыки

Через зазоры проходит воздух и тепло.

Использовать плиту не по назначению

Стеновой продукт может не выдержать нагрузку пола.

Не проклеивать фольгу

Слой не становится герметичным автоматически.

Укладывать на мокрую древесину

Влага остаётся внутри конструкции.

Считать PIR негорючим

Необходимо учитывать защитную облицовку и всю систему.

Устанавливать возле дымохода

В горячей зоне нужна специальная негорючая изоляция.

Использовать неподходящую пену

Отдельные составы могут плохо сцепляться или повреждать поверхность.

Слишком туго вставлять плиты

Кромки ломаются, а лист выгибается.

Не учитывать мостики холода

PIR только между стойками не перекрывает древесину.

Прокладывать проводку без проекта

Кабели и светильники могут повреждать фольгу и герметичность.

Крепить тяжёлый фасад только через утеплитель

Нагрузка должна передаваться на несущую конструкцию.

Использовать обычный скотч

Он может отклеиться через короткое время.

Как проверить монтаж

После установки необходимо проверить:

• плотность стыков;
• проклейку;
• отсутствие открытой пены;
• примыкания к стенам;
• соединение с окнами;
• проходки;
• повреждения фольги;
• крепление;
• ровность;
• отсутствие намокания.

Полезны:

• визуальный осмотр;
• проверка дымом;
• испытание воздухопроницаемости;
• тепловизионное обследование;
• контроль до монтажа внутренней отделки.

Когда стоит выбрать PIR

PIR рационален, если:

• доступная толщина ограничена;
• утепляется мансарда;
• требуется тонкий пол;
• устраивается плоская крыша;
• нужен непрерывный наружный слой;
• важно уменьшить мостики холода;
• реконструируется старое здание;
• требуется лёгкий утеплитель;
• можно качественно герметизировать стыки;
• предусмотрена системная пожарная защита.

Когда лучше выбрать другой утеплитель

PIR может быть не лучшим вариантом, если:

• бюджет сильно ограничен;
• требуется максимальная звукоизоляция;
• утепляется простая каркасная стена большой толщины;
• каркас имеет неровные ячейки;
• важна высокая паропроницаемость;
• материал будет рядом с печью;
• утепляется фундамент без специальной марки;
• отсутствует возможность тщательно проклеить стыки;
• нужен негорючий фасад.

PIR: итоговая оценка

PIR — эффективный жёсткий утеплитель, основное преимущество которого заключается в низкой теплопроводности. Он позволяет уменьшить толщину теплоизоляционного слоя и особенно хорошо подходит для плоских и скатных крыш, тонких полов, балконов, мансард и непрерывного утепления каркасных конструкций.

При этом PIR нельзя оценивать только по теплопроводности.

Для надёжной конструкции необходимо:

• выбрать плиту правильного назначения;
• проверить пожарные характеристики;
• рассчитать толщину;
• учесть паропроницаемость;
• герметично соединить листы;
• исключить влажную древесину;
• защитить материал отделкой;
• правильно передать нагрузки;
• выполнить безопасные узлы возле источников тепла.

Для обычной каркасной стены минеральная вата часто оказывается проще и дешевле. Для конструкции с ограниченной толщиной преимущество получает PIR.

Наиболее рациональным решением нередко становится комбинация:

• минеральная вата между стойками;
• непрерывный слой PIR поверх каркаса.

Такая схема объединяет хорошее заполнение полостей, уменьшение мостиков холода и небольшую общую толщину.

Краткие выводы

• PIR производится на основе полиизоцианурата.
• Материал относится к жёстким полиуретановым пенам.
• PIR выпускается преимущественно в плитах.
• Плиты могут иметь фольгу, стеклохолст и другие облицовки.
• EN 13165 распространяется на заводские плиты PIR и PUR.
• Теплопроводность PIR часто составляет около 0,021–0,026 Вт/(м·К).
• PIR позволяет уменьшить толщину утепления.
• Материал имеет закрытую ячеистую структуру.
• Сердцевина мало впитывает воду.
• PIR обладает низкой паропроницаемостью.
• Фольгированные плиты могут участвовать в пароизоляции.
• Все стыки необходимо герметизировать.
• PIR является органическим горючим утеплителем.
• Материал нельзя оставлять открытым без подтверждённого решения.
• Возле печей и дымоходов применяют негорючую изоляцию.
• PIR подходит для стен, пола и крыши.
• Особенно широко применяется в плоских крышах.
• Жёсткие плиты не оседают.
• Между неровными стойками PIR устанавливать сложнее, чем вату.
• Непрерывный слой уменьшает мостики холода.
• PIR обладает ограниченным звукопоглощением.
• Для перегородок обычно лучше минеральная вата.
• Для фундамента используют только специальные PIR-плиты.
• Толщину определяют теплотехническим расчётом.
• Кровельные, стеновые и напольные плиты нельзя произвольно заменять.
• Перед покупкой необходимо изучить декларацию и инструкцию производителя.

Часто задаваемые вопросы

Что такое PIR?

Это жёсткий теплоизоляционный материал на основе полиизоцианурата с закрытой ячеистой структурой.

Чем PIR отличается от PUR?

PIR имеет изменённую полимерную структуру и обычно лучше сохраняет свойства при повышенной температуре. Оба материала относятся к жёстким полиуретановым пенам.

Какая теплопроводность у PIR?

У разных плит она часто составляет около 0,021–0,026 Вт/(м·К).

Что лучше: PIR или минеральная вата?

PIR лучше при ограниченной толщине. Минеральная вата дешевле, лучше поглощает звук и удобнее заполняет деревянный каркас.

Горит ли PIR?

Да. Это органический полимерный материал. Его пожарные свойства зависят от состава, облицовки и всей конструкции.

Можно ли использовать PIR в деревянном доме?

Да, при правильном расчёте, герметизации и защите негорючей внутренней облицовкой.

Подходит ли PIR для каркасной стены?

Да. Его устанавливают между стойками или непрерывным слоем поверх каркаса. Второй способ лучше уменьшает мостики холода.

Нужно ли запенивать стыки?

Широкие зазоры и периметр плит между стойками обычно заполняют совместимой пеной. Фольгированные стыки дополнительно проклеивают лентой.

Нужна ли пароизоляция?

Фольгированные плиты с герметичными стыками могут выполнять её функцию. Окончательное решение зависит от состава конструкции.

Боится ли PIR воды?

Закрытая сердцевина имеет низкое водопоглощение, но стыки, торцы и повреждённые облицовки нужно защищать от воды.

Подходит ли PIR для крыши?

Да. Материал широко используется над, между и под стропилами, а также в плоских кровлях.

Что лучше для крыши: PIR или вата?

PIR позволяет уменьшить толщину. Минеральная вата проще заполняет неровные пролёты, лучше поглощает шум и обычно безопаснее при пожаре.

Можно ли класть PIR под стяжку?

Можно использовать специальные напольные плиты достаточной прочности на сжатие.

Подходит ли PIR для тёплого пола?

Да, если плита предназначена для пола и рассчитана на температуру и нагрузку системы.

Можно ли утеплить фундамент PIR?

Только специальными плитами, для которых производитель допускает контакт с грунтом. В обычных случаях чаще применяют XPS.

Можно ли использовать PIR в бане?

Специальные фольгированные плиты могут использоваться в предусмотренных системах, но не рядом с печью или дымоходом.

Можно ли штукатурить PIR?

Только плиты с подходящей облицовкой в составе проверенной штукатурной системы.

Нужно ли оставлять зазор между плитами?

Плиты устанавливают максимально плотно. Компенсационные и монтажные требования зависят от системы, а случайные щели герметизируют.

Можно ли резать PIR ножом?

Тонкие плиты можно резать ножом. Для толстых изделий удобнее ножовка или электрическая пила.

Чем проклеивать фольгированные стыки?

Совместимой алюминиевой или системной лентой, рекомендованной производителем.

Что лучше: PIR или XPS?

PIR теплее при одинаковой толщине. XPS чаще применяется в фундаменте и конструкциях с длительным воздействием воды.

Что лучше: PIR или пенопласт?

PIR эффективнее и тоньше, но дороже. Пенополистирол доступнее и широко применяется на штукатурных фасадах.

Что лучше: PIR или ППУ?

PIR имеет заводские характеристики и удобен для контроля. Напыляемый ППУ лучше заполняет сложную геометрию, но сильнее зависит от подрядчика.

Оседает ли PIR?

Нет, как рыхлый утеплитель он не оседает. Но при неправильном монтаже могут раскрыться стыки или деформироваться плиты.

Вреден ли PIR?

В готовой закрытой конструкции сертифицированные плиты применяются по назначению. При резке нужно защищаться от пыли, а при пожаре материал нельзя считать безопасным источником дыма.

Сколько служит PIR?

При правильном монтаже, защите от ультрафиолета, воды и перегрева материал рассчитан на длительную эксплуатацию.
